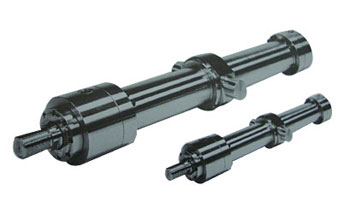

HCD250/HCG250系列冶金液壓油缸

AddTime:2015/2/10 16:29:15

產品特點
放氣閥
作為選項在兩端，放氣閥深入缸頭和缸蓋，并且被系留成它們不能被隨意中拆除。

專業設計
恒立的設計與工程技術人員可進行專門設計以滿足客戶的特殊要求，另外密封配置、特殊的安裝方式、更高或更低的額定壓力設計。
位置反饋
各種類型的直線位移傳感器可以裝配于本系列油缸，其他細節請與公司聯系。

接近開關
非接觸位置開關，可裝配于本系列油缸，其他細節請與公司聯系。

主要結構

技術參數
直徑、重量

活塞	活塞桿	單桿液壓缸 0毫米行程長度					每 100毫米行程長度	雙桿液壓缸 0毫米行程長度			Per100mm stroke lengt每 100毫米行程長度
AL φ kg	MM φ kg	MP3 MP5 kg	MP3 MP5 kg	MF3 MF4 kg	MT4 kg	MS2 kg	kg	MF3 kg	MT4 kg	MS2 kg	kg
40	25 28	7 7	12 12	9 9	9 9	9 9	0.9 1.0	10 10	10 10	10 10	1.3 1.5
50	32 36	12 12	19.5 19.5	14 14	13 13	13 14	1.3 1.5	16 16	16 16	16 16	1.9 2.3
63	40 45	20 20	29.5 29.5	21 21	21 21	21 21	2.3 2.6	25 25	25 25	25 25	3.3 3.8
80	50 56	32 32	42.5 42.5	35 35	34 34	35 36	3.2 3.6	41 41	40 40	41 42	4.7 5.5
100	63 70	51 51	64.5 64.5	54 55	54 54	55 56	5.2 5.7	63 64	63 64	64 65	7.6 8.8
125	80 90	95 96	114 115	96 97	99 100	98 99	8.2 9.2	113 115	115 117	114 116	12.1 14.2
140	90 100	131 132	157 158	132 133	136 137	137 138	10.7 11.9	155 156	158 160	159 161	15.7 18.1
160	100 110	185 186	220 221	184 186	197 199	206 207	12.6 13.9	217 220	231 233	239 242	18.8 21.4
180	110 125	255 258	303 304	253 256	264 267	274 277	14.7 16.8	294 300	305 311	314 320	22.1 26.5
200	125 140	349 352	405 406	332 335	350 353	363 366	19.0 21.5	359 365	377 383	389 369	28.6 33.5
220	140 160	527	625	512	546	518	27.1 30.9	604	638	610	39.1 46.7
250	160 180	673	795	640	677	650	32.7 36.9	761	798	772	48.5 56.9
280	180 200	976	1192	966	1020	918	44.2 48.8	1130	1183	1081	64.2 73.4
320	200 220	1251	1512	1172	1223	1174	55.2 56.4	1354	1405	1356	79.8 90.2

面積、力、流量

活塞	活塞桿	面積比	面積			力在 250bar時			流量在 0.1米 /每秒時
活塞	活塞桿	面積比	活塞	活塞桿	環形	推力	差動	拉力	駛出	差動	駛?cè)?/strong>
AL φmm	MM φmm	f A1/A3	A1c㎡	A2c㎡	A3c㎡	F1 KN	F2 KN	F3 KN	qv1 L/min	qv1 L/min	qv1 L/min
40	25 28	1.64 1.96	12.56	4.09 6.16	7.65 6.40	31.4	12.25 15.40	19.12 16.00	7.5	2.9 3.7	4.6 3.8
50	32 36	1.69 2.08	19.63	8.04 10.18	11.59 9.45	49.1	20.12 25.45	18.98 23.65	11.8	4.8 6.1	7.0 5.7
63	40 45	1.67 2.04	31.17	12.56 15.90	18.61 15.27	77.9	31.38 39.75	46.52 38.15	18.7	7.5 9.5	11.2 9.2
80	50 56	1.66 1.96	50.26	19.63 24.63	30.63 25.63	125.65	49.07 61.55	76.58 64.10	30.2	11.8 14.8	18.4 15.4
100	63 70	1.66 1.96	78.54	31.16 38.48	47.38 40.06	196.35	77.93 96.20	118.42 100.15	47.1	18.7 23.1	28.4 24.0
125	80 90	1.69 2.08	122.72	50.24 63.62	72.48 59.10	306.75	125.62 159.05	181.13 147.70	73.6	30.14 38.2	43.46 35.4
140	90 100	1.70 2.04	153.94	63.62 78.54	90.32 75.40	384.75	159.05 196.35	225.70 188.40	92.4	38.2 47.1	54.2 45.3
160	100 110	1.64 1.90	201.06	78.54 95.06	112.50 106.00	502.5	196.35 237.65	306.15 264.85	120.6	47.1 57.0	73.5 63.6
180	110 125	1.60 1.93	254.47	95.06 122.72	159.43 131.75	636.17	237.65 306.80	398.52 329.37	152.7	57.0 73.6	95.7 79.1
200	125 140	1.64 1.96	314.16	122.72 153.96	191.44 160.20	785.25	306.80 384.90	478.45 400.35	188.5	73.6 92.4	114.9 96.1
220	140 160	1.68 2.12	380.1	153.96 201.0	226.2 179.1	950.3	384.9 502.6	565.5 447.7	228.1	92.4 120.7	135.7 107.4
250	160 180	1.69 2.08	490.8	201.0 254.4	189.8 236.4	1227.2	502.6 636.2	724.5 590.0	294.5	120.7 152.7	173.8 141.8
280	180 200	1.70 2.04	615.7	254.4 314.1	361.3 301.6	1539.4	636.2 785.4	903.2 753.9	369.4	152.7 188.5	216.7 180.9
320	200 220	1.64 1.90	804.2	314.1 380.1	490.1 424.2	2010.6	785.4 950.3	1225.2 1060.3	482.5	188.5 228.1	294.0 254.4
